কিভাবে Optoelectronic PCB উচ্চ-পারফরম্যান্স অপটিক্যাল সিস্টেম সক্ষম করে?


নিবন্ধ সারাংশ

অপটোইলেক্ট্রনিক পিসিবিআধুনিক অপটিক্যাল এবং ইলেকট্রনিক ইন্টিগ্রেশনের একটি মূল উপাদান, সমর্থনকারী অ্যাপ্লিকেশন যেখানে আলো-ভিত্তিক সংকেত এবং ইলেকট্রনিক নিয়ন্ত্রণ অবশ্যই নির্ভুলতা এবং স্থিতিশীলতার সাথে কাজ করবে। এই নিবন্ধটি কীভাবে অপ্টোইলেক্ট্রনিক PCB কাজ করে, ডিজাইন এবং উত্পাদনের সময় গ্রাহকরা যে চ্যালেঞ্জগুলির মুখোমুখি হয় এবং কীভাবে চাহিদাপূর্ণ পরিবেশের জন্য নির্ভরযোগ্য সমাধান নির্বাচন করতে হয় তার একটি বিস্তৃত ব্যাখ্যা প্রদান করে। এটি উপাদান পছন্দ, কাঠামোগত নকশা বিবেচনা, মান নিয়ন্ত্রণ পদ্ধতি এবং প্রয়োগের পরিস্থিতি ব্যাখ্যা করে, যা প্রকৌশলী এবং সিদ্ধান্ত গ্রহণকারীদের ঝুঁকি কমাতে এবং সিস্টেমের কর্মক্ষমতা উন্নত করতে সহায়তা করে। HONTEC নির্ভরযোগ্যতা, পরিমাপযোগ্যতা এবং দীর্ঘমেয়াদী অপারেশনাল স্থিতিশীলতার জন্য ডিজাইন করা অপটোইলেক্ট্রনিক PCB সমাধান সরবরাহ করে।

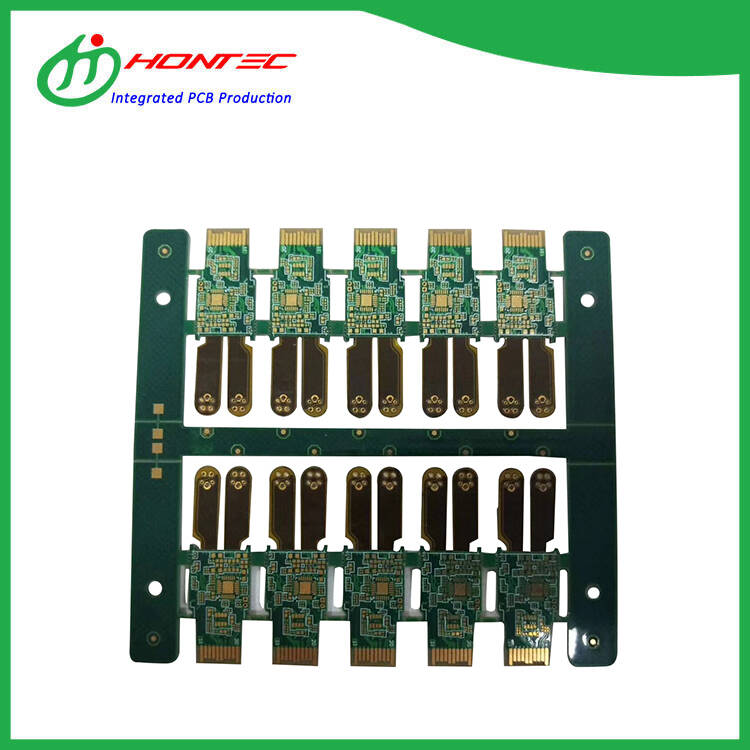

40G optical module PCB

সূচিপত্র


অপটোইলেক্ট্রনিক পিসিবি ওভারভিউ

একটি অপটোইলেক্ট্রনিক PCB হল একটি প্রিন্টেড সার্কিট বোর্ড যা ইলেকট্রনিক সার্কিটের সাথে অপটিক্যাল উপাদান যেমন LED, ফটোডিওড, লেজার ডিভাইস বা অপটিক্যাল সেন্সরকে একীভূত করার জন্য তৈরি করা হয়। প্রচলিত PCB-এর বিপরীতে, অপটোইলেক্ট্রনিক PCB-গুলিকে অবশ্যই বৈদ্যুতিক সংকেত অখণ্ডতা এবং অপটিক্যাল কর্মক্ষমতা উভয়ই পরিচালনা করতে হবে, প্রায়শই কমপ্যাক্ট এবং তাপগতভাবে চাহিদাপূর্ণ পরিবেশের মধ্যে।

এই বোর্ডগুলি যোগাযোগ ব্যবস্থা, শিল্প সেন্সিং, স্বয়ংচালিত ইলেকট্রনিক্স, চিকিৎসা ডিভাইস এবং উন্নত ভোক্তা পণ্যগুলিতে ব্যাপকভাবে ব্যবহৃত হয়। HONTEC অপটোইলেক্ট্রনিক PCB ডিজাইনের উপর ফোকাস করে যা স্থিতিশীল সিগন্যাল ট্রান্সমিশন, সুনির্দিষ্ট অপটিক্যাল অ্যালাইনমেন্ট এবং সামঞ্জস্যপূর্ণ তাপীয় কর্মক্ষমতা নিশ্চিত করে।


মূল গ্রাহক ব্যথা পয়েন্ট

অপটোইলেক্ট্রনিক পিসিবি-এর সাথে কাজ করা গ্রাহকরা প্রায়ই জটিল চ্যালেঞ্জের সম্মুখীন হন যা সরাসরি পণ্যের নির্ভরযোগ্যতা এবং বাজারের সময়কে প্রভাবিত করে।

  • অপটিক্যাল এবং বৈদ্যুতিক পাথ মধ্যে সংকেত হস্তক্ষেপ
  • তাপ সঞ্চয় আলো আউটপুট স্থায়িত্ব প্রভাবিত
  • সমাবেশের সময় অপটিক্যাল উপাদানের মিসলাইনমেন্ট
  • উপাদান অসামঞ্জস্যতা delamination বা warping ঘটাচ্ছে
  • উৎপাদন ব্যাচ জুড়ে অসামঞ্জস্যপূর্ণ কর্মক্ষমতা

এই ব্যথার পয়েন্টগুলি সমন্বিত নকশা, নিয়ন্ত্রিত উত্পাদন প্রক্রিয়া এবং অভিজ্ঞ প্রযুক্তিগত সহায়তার গুরুত্ব তুলে ধরে।


গঠন এবং মূল উপাদান

একটি অপটোইলেক্ট্রনিক PCB সাধারণত একাধিক কার্যকরী স্তর নিয়ে গঠিত, প্রতিটি নির্দিষ্ট কর্মক্ষমতা প্রয়োজনীয়তা সমর্থন করার জন্য ডিজাইন করা হয়।

  • সাবস্ট্রেট স্তর যান্ত্রিক স্থিতিশীলতা প্রদান করে
  • সংকেত সংক্রমণের জন্য পরিবাহী তামার স্তর
  • সুনির্দিষ্ট সহনশীলতা সহ অপটিক্যাল উপাদান মাউন্ট এলাকা
  • তাপ অপচয়ের জন্য তাপ ব্যবস্থাপনা স্তর
  • স্থায়িত্ব বাড়ানোর জন্য প্রতিরক্ষামূলক আবরণ

এই উপাদানগুলির যথাযথ সংহতকরণ পণ্যের জীবনচক্র জুড়ে অপটিক্যাল নির্ভুলতা এবং বৈদ্যুতিক নির্ভরযোগ্যতা উভয়ই নিশ্চিত করে।


উপাদান নির্বাচন বিবেচনা

উপাদান নির্বাচন অপটোইলেক্ট্রনিক PCB কর্মক্ষমতা একটি নিষ্পত্তিমূলক ভূমিকা পালন করে. ভুল উপাদান অপটিক্যাল স্বচ্ছতা, তাপীয় স্থিতিশীলতা বা দীর্ঘমেয়াদী নির্ভরযোগ্যতার সাথে আপস করতে পারে।

  • উচ্চ-গতির সংকেতের জন্য কম-ক্ষতির অস্তরক পদার্থ
  • তাপ নিয়ন্ত্রণের জন্য উচ্চ তাপ পরিবাহিতা সাবস্ট্রেট
  • স্ট্রেস প্রতিরোধ করার জন্য স্থিতিশীল সম্প্রসারণ সহগ
  • সারফেস অপটিক্যাল উপাদানের সাথে সামঞ্জস্যপূর্ণ শেষ

HONTEC অপারেটিং এনভায়রনমেন্ট, অপটিক্যাল প্রয়োজনীয়তা এবং অপ্টিমাইজড সমাধান প্রদানের জন্য প্রত্যাশিত পরিষেবা জীবনের উপর ভিত্তি করে উপাদান কর্মক্ষমতা মূল্যায়ন করে।


কিভাবে Optoelectronic PCB সঠিকভাবে ডিজাইন করবেন

সফল অপটোইলেক্ট্রনিক PCB ডিজাইনের জন্য অপটিক্যাল, বৈদ্যুতিক এবং যান্ত্রিক বিবেচনার মধ্যে ঘনিষ্ঠ সমন্বয় প্রয়োজন।

  • হস্তক্ষেপ কমাতে অপটিক্যাল এবং বৈদ্যুতিক সংকেত পাথ পৃথক করুন
  • সংকেত অখণ্ডতার জন্য ট্রেস প্রতিবন্ধকতা অপ্টিমাইজ করুন
  • অপটিক্যাল প্রান্তিককরণের জন্য সুনির্দিষ্ট কম্পোনেন্ট প্লেসমেন্ট ডিজাইন করুন
  • থার্মাল ভিয়াস এবং তাপ-প্রসারণ কাঠামো অন্তর্ভুক্ত করুন
  • সহনশীলতা এবং সমাবেশ প্রক্রিয়া উত্পাদনের জন্য অনুমতি দিন

একটি সুপরিকল্পিত নকশা পুনরায় কাজকে হ্রাস করে, ফলন উন্নত করে এবং বাস্তব-বিশ্বের পরিস্থিতিতে স্থিতিশীল অপটিক্যাল আউটপুট নিশ্চিত করে।


উত্পাদন এবং প্রক্রিয়া নিয়ন্ত্রণ

অপ্টোইলেক্ট্রনিক PCB উত্পাদনের ধারাবাহিকতা এবং নির্ভুলতা বজায় রাখার জন্য কঠোর প্রক্রিয়া নিয়ন্ত্রণের দাবি করে।

  • উচ্চ নির্ভুলতা তুরপুন এবং ইমেজিং প্রক্রিয়া
  • উপাদান বিকৃতি রোধ করতে নিয়ন্ত্রিত স্তরায়ণ
  • অপটিক্যাল এলাকার জন্য সঠিক সোল্ডার মাস্ক প্রান্তিককরণ
  • সংবেদনশীল অপটিক্যাল উপাদানগুলির জন্য ক্লিনরুম সমাবেশ

HONTEC প্রতিটি অপ্টোইলেক্ট্রনিক PCB ডিজাইনের বৈশিষ্ট্য পূরণ করে তা নিশ্চিত করার জন্য প্রমিত উৎপাদন পদ্ধতি এবং ক্রমাগত পর্যবেক্ষণ প্রয়োগ করে।


অপটোইলেক্ট্রনিক পিসিবি তুলনা টেবিল

পিসিবি টাইপ মূল বৈশিষ্ট্য প্রাথমিক সুবিধা সাধারণ ব্যবহার
স্ট্যান্ডার্ড পিসিবি বৈদ্যুতিক শুধুমাত্র নকশা কম খরচে বেসিক ইলেকট্রনিক্স
উচ্চ গতির পিসিবি নিয়ন্ত্রিত প্রতিবন্ধকতা সংকেত স্থায়িত্ব ডেটা যোগাযোগ
অপটোইলেক্ট্রনিক পিসিবি অপটিক্যাল এবং বৈদ্যুতিক ইন্টিগ্রেশন নির্ভুলতা এবং নির্ভরযোগ্যতা অপটিক্যাল সেন্সিং এবং ট্রান্সমিশন

সাধারণ অ্যাপ্লিকেশন পরিস্থিতি

অপটোইলেক্ট্রনিক PCB সমাধানগুলি বিস্তৃত উন্নত অ্যাপ্লিকেশনগুলিকে সমর্থন করে।

  • অপটিক্যাল যোগাযোগ মডিউল
  • শিল্প দৃষ্টি এবং সেন্সিং সিস্টেম
  • স্বয়ংচালিত আলো এবং সনাক্তকরণ সিস্টেম
  • মেডিকেল ইমেজিং এবং ডায়াগনস্টিক সরঞ্জাম
  • স্মার্ট কনজিউমার ইলেকট্রনিক্স

নির্ভরযোগ্যতা এবং গুণমানের নিশ্চয়তা

বাস্তব অপারেটিং অবস্থার অধীনে অপটোইলেক্ট্রনিক PCB কর্মক্ষমতা যাচাই করার জন্য নির্ভরযোগ্যতা পরীক্ষা অপরিহার্য।

  • তাপ সাইক্লিং এবং তাপ প্রতিরোধের পরীক্ষা
  • অপটিক্যাল আউটপুট স্থায়িত্ব মূল্যায়ন
  • যান্ত্রিক চাপ এবং কম্পন পরীক্ষা
  • বৈদ্যুতিক ধারাবাহিকতা এবং নিরোধক পরীক্ষা

HONTEC সামঞ্জস্যপূর্ণ গুণমান এবং নির্ভরযোগ্য কর্মক্ষমতা নিশ্চিত করতে বহু-পর্যায় পরিদর্শন এবং পরীক্ষা প্রয়োগ করে।


প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

অপটোইলেক্ট্রনিক পিসিবিকে স্ট্যান্ডার্ড পিসিবি থেকে কী আলাদা করে তোলে?
অপটোইলেক্ট্রনিক পিসিবি অপটিক্যাল উপাদানকে একীভূত করে এবং মান বৈদ্যুতিক ডিজাইনের বাইরে সুনির্দিষ্ট প্রান্তিককরণ, তাপ নিয়ন্ত্রণ এবং উপাদান নির্বাচনের প্রয়োজন।

অপটোইলেক্ট্রনিক পিসিবি কাস্টমাইজ করা যেতে পারে?
হ্যাঁ। লেআউট, উপকরণ এবং স্তর কাঠামো অপটিক্যাল এবং বৈদ্যুতিক প্রয়োজনীয়তার উপর ভিত্তি করে কাস্টমাইজ করা যেতে পারে।

অপটোইলেক্ট্রনিক পিসিবিতে তাপ কীভাবে পরিচালিত হয়?
থার্মাল ভিয়াস, উচ্চ-পরিবাহিতা সাবস্ট্রেট এবং অপ্টিমাইজ করা লেআউটগুলি সাধারণত তাপ নষ্ট করতে ব্যবহৃত হয়।

অপটোইলেক্ট্রনিক পিসিবি কি ভর উৎপাদনের জন্য উপযুক্ত?
সঠিক নকশা এবং প্রক্রিয়া নিয়ন্ত্রণের সাথে, অপটোইলেক্ট্রনিক PCB কম ভলিউম প্রোটোটাইপ এবং বড় আকারের উত্পাদন উভয়কেই সমর্থন করে।


উপসংহার এবং আমাদের সাথে যোগাযোগ করুন

অপটোইলেক্ট্রনিক পিসিবি হল আধুনিক সিস্টেমগুলির জন্য একটি গুরুত্বপূর্ণ ভিত্তি যা সঠিক আলো-ভিত্তিক সংকেত সংক্রমণ এবং ইলেকট্রনিক নিয়ন্ত্রণের উপর নির্ভর করে। নকশা জটিলতা, উপাদান নির্বাচন, এবং উত্পাদন নির্ভুলতা সম্বোধন করে, ব্যবসা উচ্চ নির্ভরযোগ্যতা এবং ভাল দীর্ঘমেয়াদী কর্মক্ষমতা অর্জন করতে পারে।

HONTECজটিল অ্যাপ্লিকেশন প্রয়োজনীয়তা অনুযায়ী পেশাদার অপটোইলেক্ট্রনিক PCB সমাধান প্রদান করে। আপনি যদি একটি নতুন অপটিক্যাল সিস্টেমের পরিকল্পনা করছেন বা বিদ্যমান ডিজাইনের উন্নতি করতে চান,আমাদের সাথে যোগাযোগ করুনআপনার প্রযুক্তিগত চাহিদা নিয়ে আলোচনা করতে এবং HONTEC কীভাবে স্থিতিশীল, উচ্চ-মানের অপ্টোইলেক্ট্রনিক PCB উত্পাদনের সাথে আপনার প্রকল্পকে সমর্থন করতে পারে তা আবিষ্কার করতে।
